Java - Grafana + K6 + Jaeger로 부하테스트 해보기

개요

부하 테스트의 목적은 목표 부하에서 SLO(서비스 수준 목표)를 지키며 얼마나 안정적·효율적으로 운영할 수 있는지를 수치로 확인하고, 그 근거로 용량·설정·코드를 결정하는 데 있다.



사용 툴

• K6: 부하 테스트 진행 (v1.2.3)
• InfluxDB: 부하 테스트 결과 데이터 저장할 시계열 DB (v1.11)
• Grafana: 부하테스트 결과를 대시보드 형태로 시각화 (v11.6.1)
• Jaeger: 트레이스 시각화를 통해 병목 구간 판단



아키텍처 개요

1. 개발자가 작성한 시나리오로 K6가 HTTP 트래픽을 생성하여 부하 발생
2. 각 요청에 대한 메트릭 데이터를 InfluxDB에 저장
3. Grafana가 InfluxDB에 쿼리를 날려 실시간 대시보드 표시(p95, 에러율, RPS 등 주요 지표 시각화)
4. Jaeger는 Spirng Boot에서 발생한 스팬을 수집하여 Jaeger UI에 시각화



부하 테스트 준비

1. 툴 설치 및 연결

2. 테스트 시나리오 설정

부하 테스트는 정의된 시나리오가 있어야 결과가 재현·해석·의사결정이 가능하다.

간단하게 테스트 시나리오 종류와 예시 스크립트를 확인해보자

기본 부하 테스트

• 목적: 정상 응답 및 안정된 응답 시간 유지

export const options = {
  scenarios: {
    /* =========================
     * 기본 부하 테스트 (Steady-state)
     * - 일정 TPS로 5분 유지, 안정 구간 성능(SLI) 확인
     * - preAllocatedVUs ≈ rate × p95(sec) × 3 (대략치)
     * ========================= */
    basic_load: {
      executor: 'constant-arrival-rate',
      rate: 60,                  // 초당 60TPS
      timeUnit: '1s',
      duration: '5m',
      preAllocatedVUs: 40,
      maxVUs: 120,
    },
  },
};​



점진적 부하 증가 테스트

• 목적: 사용자 증가 시 시스템 대응 능력 확인

export let options = {
  scenarios: {
    // 점진적 부하 증가 테스트
    ramping_load: {
      executor: 'ramping-arrival-rate',
      timeUnit: '1s',   // 요청이 만들어지는 기본 단위
      startRate: '0',   // 시작 TPS
      preAllocatedVUs: 20,
      maxVUs: 200,
      stages: [
        // 워밍업 (20TPS): 낮은 TPS에서 시작해서 천천히 올림 - 예열 단계
        {duration: '30s', target: 20},
        // 램프업 (100TPS): 목표 TPS까지 점진적으로 증가시키면서 시스템 확장성 확인
        {duration: '2m', target: 100},
        // 소크 (100TPS): 일정 TPS를 유지하면서 시스템 안정성 확인
        {duration: '1m30s',target: 100},
        // 램프다운 (0TPS): 부하를 점진적으로 감소시켜 리소스 정리 과정 확인
        {duration: '1m', target: 0},
      ]
    },
  },
};



스트레스 테스트

• 목적: 시스템 최대 처리 한계 및 장애 점검

export const options = {
  scenarios: {
    /* =========================
     * 스트레스 테스트 (Stress)
     * - 목표를 서서히 초과하며 한계점/붕괴지점 탐색 → 회복 구간 확인
     * - 총 6분
     * ========================= */
    stress_test: {
      executor: 'ramping-arrival-rate',
      timeUnit: '1s',
      startRate: 0,
      preAllocatedVUs: 80,
      maxVUs: 400,
      stages: [
        { duration: '1m', target: 50 },   // 워밍업
        { duration: '1m', target: 150 },  // 정상 상한 근처
        { duration: '1m', target: 250 },  // 스트레스 시작
        { duration: '1m', target: 350 },  // 한계 넘김(붕괴 관찰)
        { duration: '1m', target: 200 },  // 완화
        { duration: '1m', target: 100 },  // 회복 관찰
      ],
    },
  },
};



스파이크 테스트

• 목적: 갑작스러운 트래픽 증가 시 시스템 안정성 확인

export const options = {
  scenarios: {
    /* =========================
     * 스파이크 테스트 (Spike)
     * - 짧은 시간 급증/급락에 대한 탄력성 확인
     * - keep-alive/TLS/풀/큐 즉시 대응 확인
     * - 총 ~2.5분
     * ========================= */
    spike_test: {
      executor: 'ramping-arrival-rate',
      timeUnit: '1s',
      startRate: 10,             // 베이스라인
      preAllocatedVUs: 60,
      maxVUs: 400,
      stages: [
        { duration: '30s', target: 10 },   // 안정 구간
        { duration: '10s', target: 250 },  // 급상승(스파이크)
        { duration: '20s', target: 10 },   // 급락
        { duration: '10s', target: 250 },  // 2차 스파이크
        { duration: '50s', target: 50 },   // 상향 안정화
        { duration: '30s', target: 0 },    // 램프다운
      ],
    },
  },
};





본 테스트에서는 점진적 부하 시나리오로 진행했고, 진행 순서는 다음과 같다.

• 워밍업 단계 (30초, 0 → 20TPS)
  • 테스트 시작 시 요청 속도를 0에서 출발해 30초 동안 20TPS까지 올림.
  • 목적: 갑작스러운 과부하를 주지 않고, 시스템/캐시/DB 커넥션 등을 예열(warm-up)하기 위함.
• 램프업 단계 (2분, 20TPS → 100TPS)
  • 2분 동안 요청 속도를 점진적으로 100TPS까지 끌어올림.
  • 목적: 서비스가 점차 늘어나는 트래픽에 맞춰 확장성(Scalability)을 잘 보장하는지 확인.
• 소크(Soak) 단계 (1분 30초, 100TPS 유지)
  • 100TPS를 일정하게 유지하면서 시스템이 안정적으로 처리할 수 있는지 검증.
  • 목적: 지속 부하 상황에서 지속 성능(throughput, latency, error율) 확인.
• 램프다운 단계 (1분, 100TPS → 0TPS)
  • 1분 동안 점진적으로 요청 속도를 줄여 0TPS까지 내림.
  • 목적: 트래픽 감소 시 리소스(스레드, 커넥션, 메모리)가 정상적으로 해제되는지, 리소스 정리(tear-down) 과정을 확인.



3. SLO 설정

SLO란 서비스의 성능과 안정성을 위한 내부적인 지표로 테스트 결과를 감으로 보지 않고, 정량 기준으로 성공/실패 여부를 판단하기 위해 필요하다. READ/WRITE API를 분리해서 설정하는 것이 좋다.



권장 SLO

• READ: p95 ≤ 300ms , p99 ≤ 600ms, 1s 초과 비율 < 0.1%, 실패율 < 0.0.1%
• WRITE: p95 ≤ 500ms, p99 ≤ 900ms, 1.5s 초과 비율 < 0.2%, 실패율 < 0.0.1%

  thresholds: {
    // 레이턴시
    'http_req_duration': [
      'p(95)<500',     // p95 ≤ 500ms
      'p(99)<900',     // p99 ≤ 900ms
      'rate<=0.002@1.5s', // 1.5s 초과 비율 < 0.2%
    ],
    // 실패율 (0.1% 미만)
    'http_req_failed': ['rate<0.001'],
  },

• 평가 기준: k6 지표(p95/p99, 에러율), InfluxDB/Grafana 대시보드, Jaeger 트레이스(병목 구간) 종합 판단



4. 대용량 데이터 적재

• 인덱스, 캐시, 버퍼 등 성능 변화 및 병목 구간 확인을 위해 10만~100만 건 데이터 적재
• 주요 테이블: transaction, member, card 등
• 데이터 생성: 프로시저 또는 Mockaroo 활용
• 예시: 사용자 10만 명, 카드 20만 개, 거래내역 50만 건



5. K6 스크립트 작성

자세한 내용은 K6 공식 문서 가 잘 작성되어 있기 때문에 읽어보자.

본 테스트에서는 점진적 부하 증가 시나리오로 테스트 진행했다.

import http from 'k6/http';
import exec from 'k6/execution';
import {group, check} from 'k6';
import {randomString} from '../js/k6-utils.js';

export let options = {
  scenarios: {
    // 점진적 부하 증가 테스트
    ramping_load: {
      executor: 'ramping-arrival-rate',
      timeUnit: '1s',   // 요청이 만들어지는 기본 단위
      startRate: '0',   // 시작 TPS
      preAllocatedVUs: 20,
      maxVUs: 200,
      stages: [
        // 워밍업 (20TPS): 낮은 TPS에서 시작해서 천천히 올림 - 예열 단계
        {duration: '30s', target: 20},
        // 램프업 (100TPS): 목표 TPS까지 점진적으로 증가시키면서 시스템 확장성 확인
        {duration: '2m', target: 100},
        // 소크 (100TPS): 일정 TPS를 유지하면서 시스템 안정성 확인
        {duration: '1m30s',target: 100},
        // 램프다운 (0TPS): 부하를 점진적으로 감소시켜 리소스 정리 과정 확인
        {duration: '1m', target: 0},
      ]
    },
  },
  thresholds: {
    // 읽기 요청 SLO
    'http_req_duration{endopoint:read}': [
      'p(95)<300',     // 95% 요청 처리 시간 ≤ 300ms
      'p(99)<600',     // 99% 요청 처리 시간 ≤ 600ms
      'rate<=0.002@1s', // 1s 초과 비율 < 0.2%
    ],
    // 쓰기 요청 SLO
    'http_req_duration{endpoint:write}': [
      'p(95)<500',     // 95% 요청 처리 시간 ≤ 500ms
      'p(99)<900',     // 99% 요청 처리 시간 ≤ 900ms
      'rate<=0.002@1.5s', // 1.5s 초과 비율 < 0.2%
    ],
    http_req_failed: ['rate<0.001']  // 실패율 < 0.1%
  },
  tags: {
    testId: '${serverName}-${testId}',
    endpoint: 'write'  // 읽기 API 테스트: 'read', 쓰기 API 테스트: 'write'
  }
}

/**
 * 부하 테스트가 실행되기 전에 한 번 실행되는 function.
 * 테스트에 필요한 데이터를 생성하거나 외부에서 불러와 전달 가능
 */
const BASE_URL = 'http://localhost:8080';
export function setup() {
  // 부하테스트에 사용할 JWT 토큰 발급
  const url = BASE_URL + '/oauth/token';
  const basicAuth = 'Basic {yourAuthValue}';

  const params = {
    headers: {
      'Authorization': basicAuth,
    }
  }

  const response = http.post(url, null, params);
  const token = response.json('data.accessToken');

  return token;  // setup function의 리턴 값은 default 함수에서 인자로 받음
}

/**
 * 테스트 시나리오에 맞춰 반복적으로 실행되는 function
 */
export default function (token) {
  // 카드 발급 API 부하테스트
  const url = BASE_URL + '/your/api';
  const payload = JSON.stringify({
    cardNo: randomString(16, '0123456789'),
    trafficCardNo: randomString(16, '0123456789'),
    validDt: '3512',
  });

  const response = http.post(url, payload, params);

  check(response, {'status was 200': (r) => r.status === 200});  // 응답 status가 200인지 체크
}

/**
 * 부하 테스트가 실행된 후에 한 번 실행되는 function.
 */
export function teardown(data) {}



부하 테스트 진행

1. K6 스크립트 실행

$ ./k6 run --out influxdb=http://localhost:15086/k6 scripts/script.js

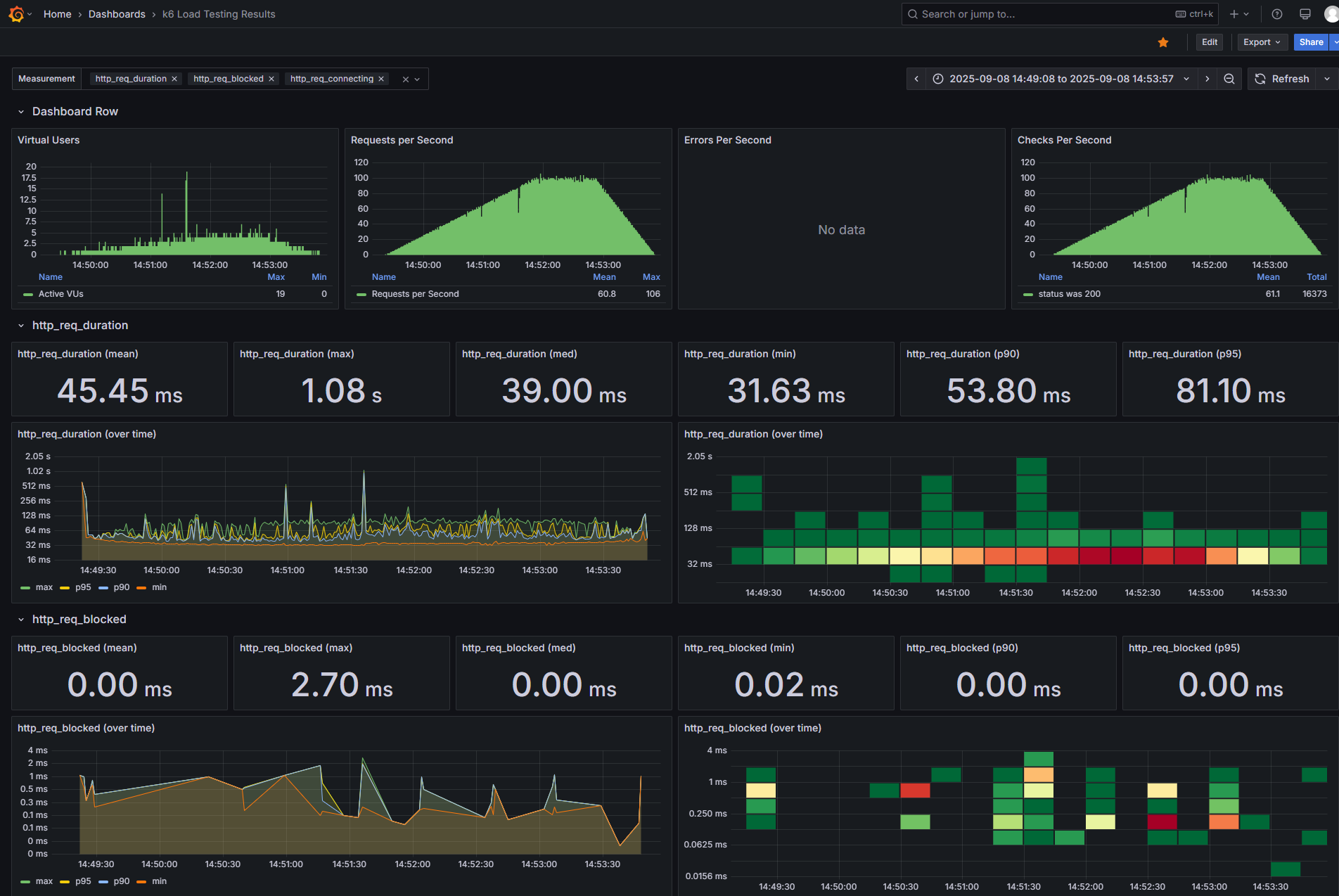

2. 실시간 Dashboard 확인

주요 지표에 대한 설명은 다음과 같다.

• http_req_duration: 전체 HTTP 요청 소요 시간 (ms)
• http_req_blocked: 네트워크 스택 대기 시간(CPU, OS 포함)
• http_req_connecting: TCP 연결 설정 시간
• http_req_tls_handshaking: TLS hand shake 시간
• http_req_sending: 요청 데이터 전송 시간
• http_req_wating: 서버 응답 대기 시간 (서버 처릭 시간)
• http_req_receiving: 서버 응답 데잉터 수신 시간

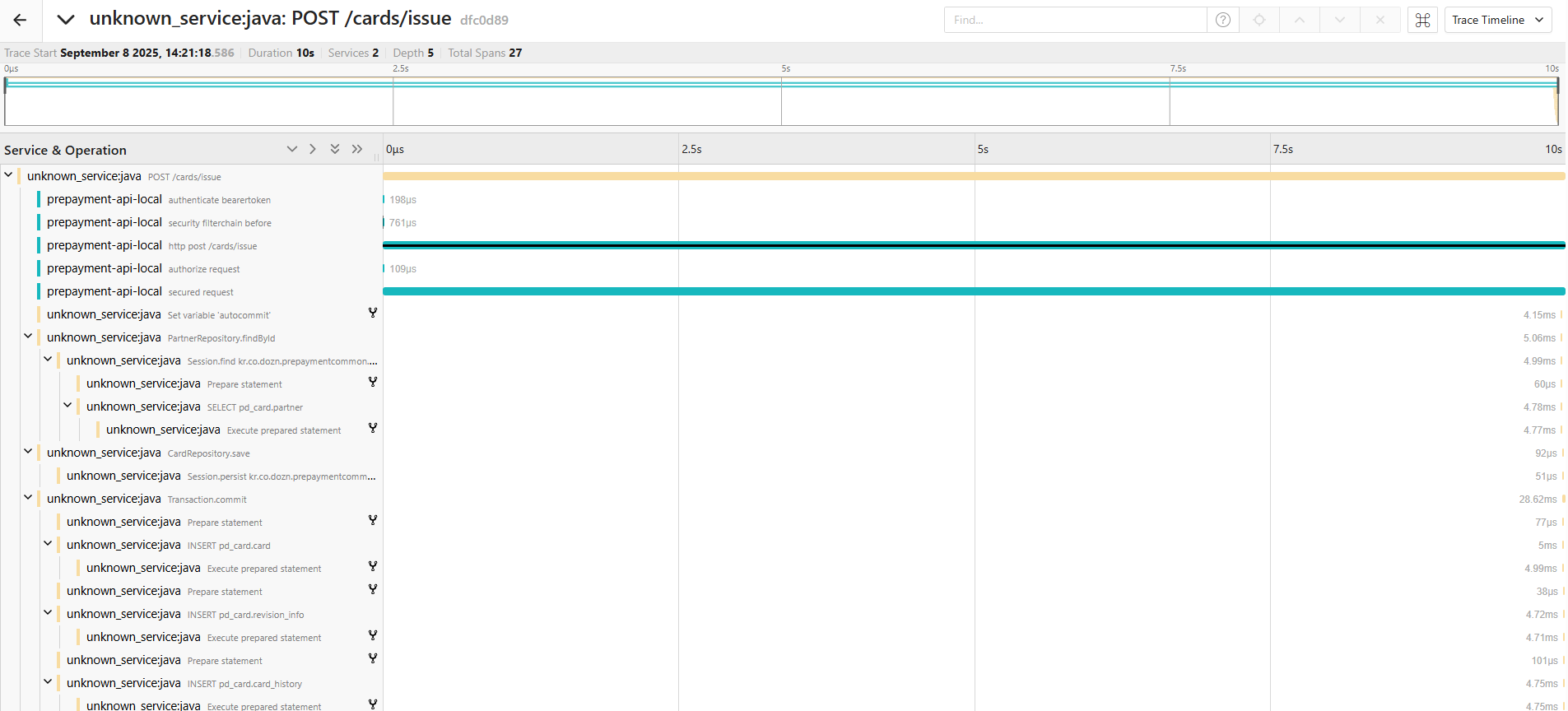

3. Jaeger를 통해 문제되는 요청에 대한 트레이스 확인



개선하기

문제 상황

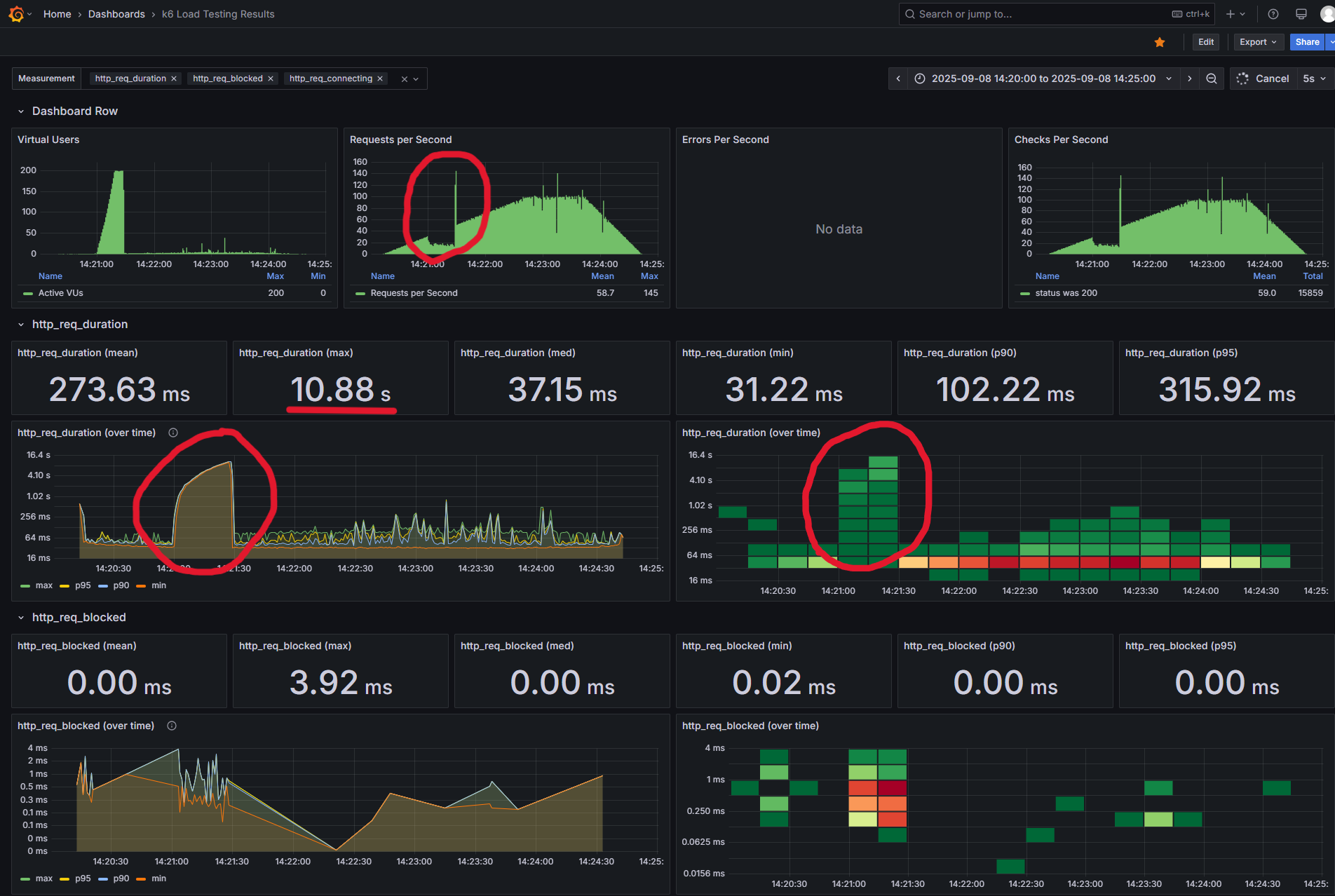

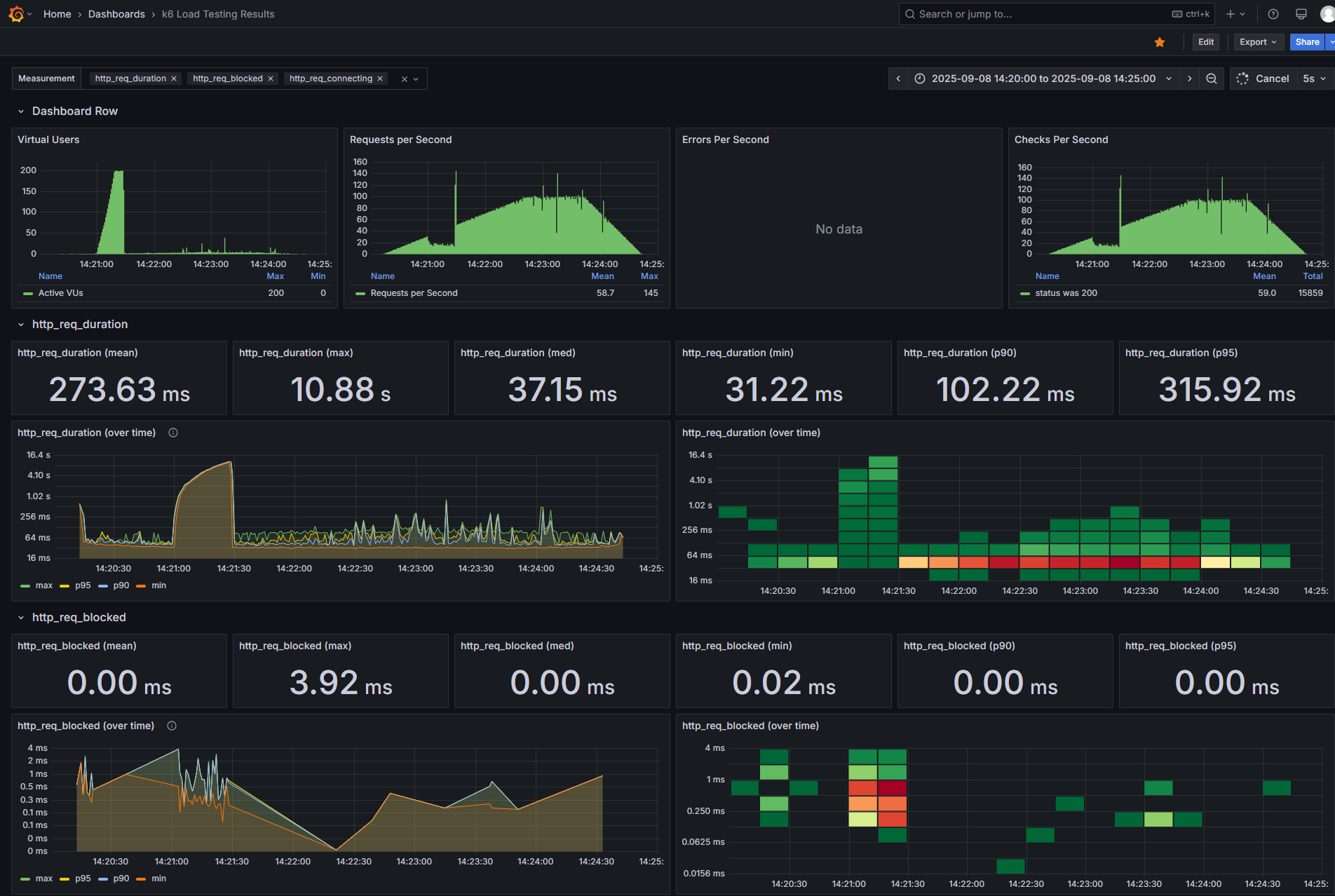

• 점진적 부하 테스트를 수행하던 중 특정 구간에서 요청 처리 시간이 급격히 증가하는 것을 확인할 수 있다.



원인 분석

• Jaeger를 통해 문제되는 구간의 요청 Trace를 분석했다.

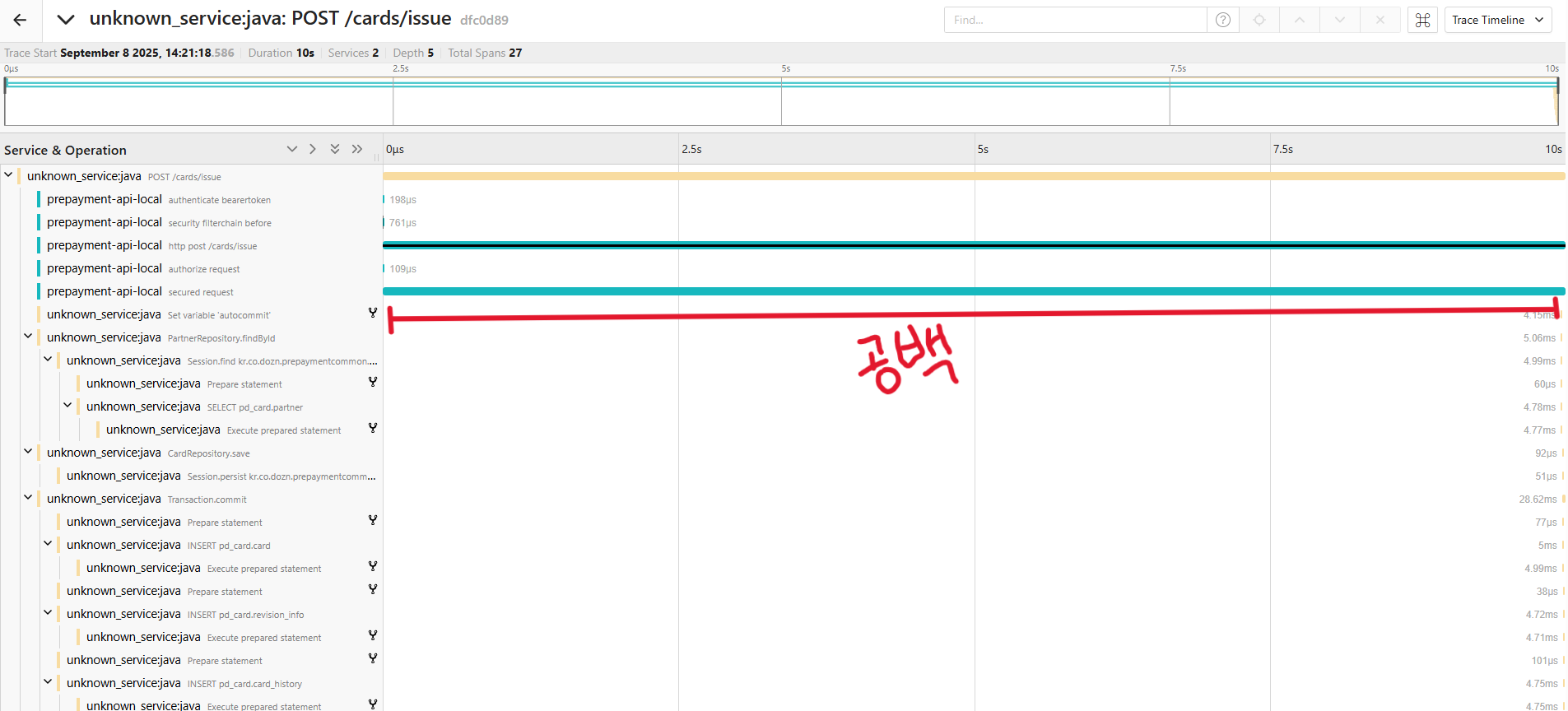

• 여러 요청에서 스팬과 스팬 사이의 공백 구간이 길게 관찰되는 것을 볼 수 있다.
• 이는 애플리케이션 내부 로직 지연보다는 리소스 확보 대기 시간이 길어지고 있음을 의미한다.



가설 설정

• 트래픽이 증가하는 과정에서 커넥션 풀 사이즈가 부하 테스트 트래픽을 감당하지 못해 대기 시간이 증가했다고 판단했다.



해결 시도

• HikariCP 공식 Wiki를 참고하여 maximumPoolSize 값을 조정

pool size = Tn x (Cm - 1) + 1

• Tn: 전체 Thread 갯수
• Cm: 하나의 Task에서 동시에 필요한 Connection 수

pool size = 200 x (2 - 1) + 1 = 201

spring:
   datasource:
      hikari:
         maximum-pool-size: 201 # 10 -> 201 변경



결과

• 동일한 조건에서 다시 부하 테스트 진행했다.

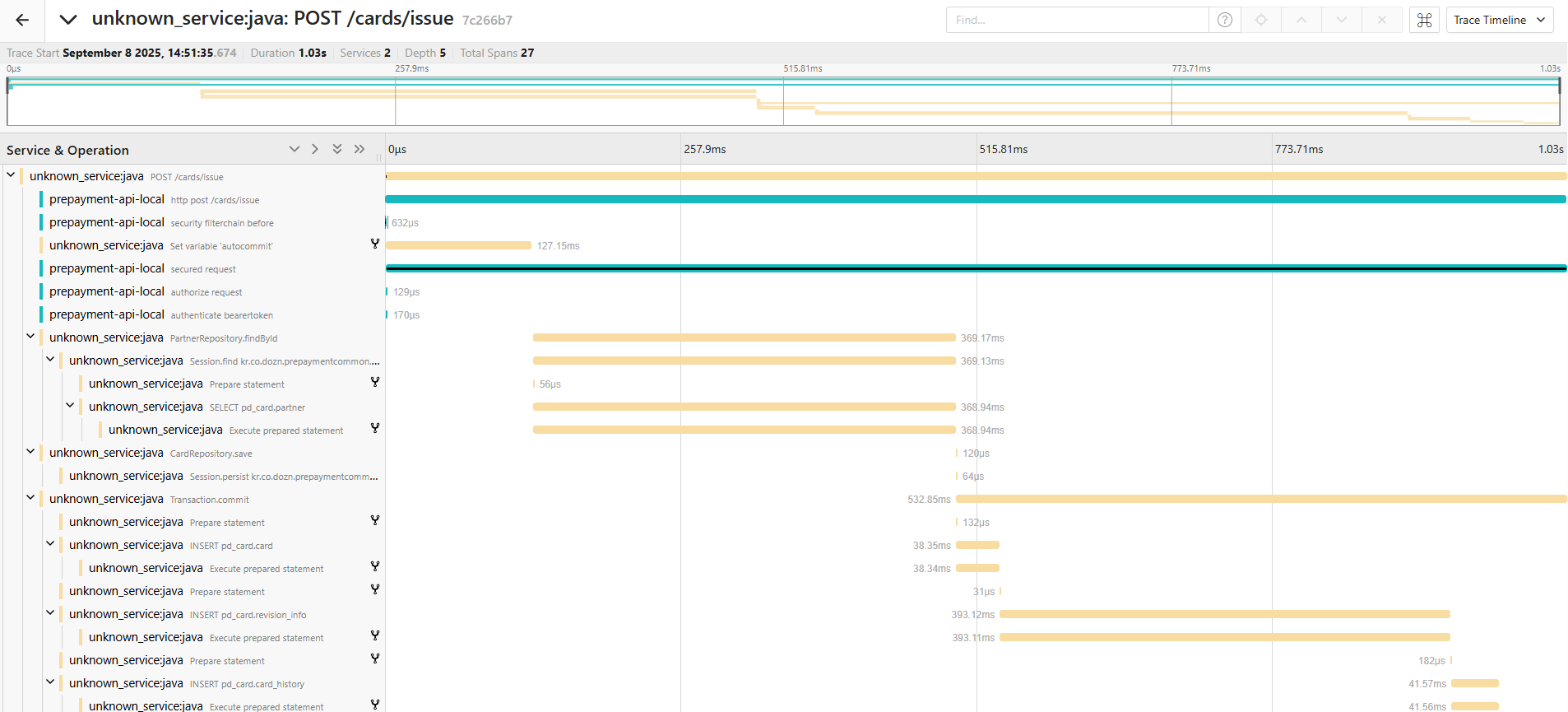

• 지표 상 요청 처리 시간이 안정화되고, Trace 상 스팬 간 공백 구간이 크게 줄어든 것을 확인할 수 있다.
